A/D変換の制御法

A/D変換機能をチェックしてみよう！

＜項目＞ＰＩＣ１６Ｆ８７ＸシリーズのA/D変換機能について
PIC16F87ｘシリーズは、１０ビットのA/D変換モジュールが内蔵されています。分解能が1024段階となっていますので、かなり応用範囲を広げることが出来ます。A/D変換が８ビットの従来のチップでは、２５６段階しかなかったので、測定するには少々分解能不足なところがありました。1024の分解能があるということは、１Vの電圧を測るときには１ｍV単位で計測できるということです。PICでは、A/D変換をするために、まずアナログ信号を一旦内部のコンデンサに蓄えます。その後、参照となる一定の電圧を加算して比較しながら計測するという逐次変換方式であるため、A/D変換を正確に行うためには、蓄積するまでの時間（アクィジション時間）と計測する時間の両方を確保することが必要になります。従来の８ビットPICの場合と比較して、クロック20MHzの時でこの時間がどれぐらいかというと、

蓄積時間＋計測時間＝
　１２μsec＋1.6μsec×9.5　＝最小２７．２μsec（８ビットのＰＩＣ）　
　２０μsec＋1.6μsec×12　＝最小３９．２μsec（10ビットのＰＩＣ）　

となっています。これ以上の高速でのA/D変換動作は物理的にできないということになります。つまり、１秒間に約３万６千回（８ビット）、約２万５千回（１０ビット）程度の計測回数です。詳細については、（５）A/D変換のシーケンスについての説明をご覧ください。


＜項目＞A/D変換の制御用レジスタ
A/D変換関連の制御用レジスタとして、ADCON0,ADCON1,ADRESの３種類のレジスタがあります。まず、これらの内容と機能を把握する必要があります。

（Ａ）ＡＤＣＯＮ０レジスタ（Ｂａｎｋ０）
A/D変換クロックなどの指定とチャンネル指定などの設定を行います。ADCON0レジスタの構成は図１のようになっていて、大部分のA/D変換に関する設定ができるようになっています。その機能について、表１に示します。

ADCON0レジスタの構成
図１．　ADCON0レジスタの構成


表１．ＡＤＣＯＮ０レジスタの機能説明
ｂｉｔ 名称 機能 データ 意味
７，６ ADCSx
（ADCS1，ADSC0）		 A/D変換
クロック指定ビット		 ００ Ｆｏｓｃ／２
０１ Ｆｏｓｃ／８
１０ Ｆｏｓｃ／３２
１１ Ｆｒｃ（内部ＲＣ発振）
５，４，３ CHSx
（CHS2，CHS1，CHS0）		 アナログチャネル
指定ビット		 ０００ ＣＨ０（ＲＡ０）
００１ ＣＨ１（ＲＡ１）
０１０ ＣＨ２（ＲＡ２）
０１１ ＣＨ３（ＲＡ３）
１００ ＣＨ４（ＲＡ５）
１０１ ＣＨ５（ＲＥ０）　（注１）
１１０ ＣＨ６（ＲＥ１）　（注１）
１１１ ＣＨ７（ＲＥ２）　（注１）
２ ＧＯ／ＤＯＮＥ A/D 変換
ステータスビット		 １ ADON=1の時、このビットをセットすると、
A/D変換が開始される。
０ ADON=1の時、A/D 変換が終了
すると自動的にクリアされる
１ − なし − 「0」とリードされる
０ ADON A/D ON ビット １ A/D変換器モジュールを動作
０ A/D変換器モジュールはオフ

（注１）これらのチャネルは28 ピンデバイス（ＰＩＣ１６Ｆ８７３、８７６）にはありません。



（Ｂ）ＡＤＣＯＮ１レジスタ（Ｂａｎｋ１）
ADCON１レジスタの構成は図２のようになっていて、ポートピンの機能を構成します。ポートピンはアナログ入力（RA3 は電圧リファレンスとしても）またはディジタルI/O として構成できます。

ADCON１レジスタの構成
図２．　ADCON１レジスタの構成


ＡＤＣＯＮ１レジスタの各ビットにおける機能は、表２のようになっています。

表２．ＡＤＣＯＮ１レジスタの機能説明
ｂｉｔ 名称 機能 データ 意味
７ ADFM A/D 結果
フォーマットセレクト		 １ 右詰
ADRESHの6MSbは「0 」とリードされる
０ 左詰
ADRESLの6LSbは「0 」とリードされる
６，５，４ − なし − 「0」とリードされる
３，２，１，０ PCFGx
（PCFG3〜PCFG0）		 A/D ポート構成コントロールビット 　 表３．A/D ポートの設定表を参照


ＡＤＣＯＮ１レジスタの３〜０ビット（ＰＣＦＧｘ）の設定内容は、表３のようになっています。

表３．A/D ポートの設定表
ＰＣＦＧｘ ＡＮ７ ＡＮ６ ＡＮ５ ＡＮ４ ＡＮ３ ＡＮ２ ＡＮ１ ＡＮ０ Ｖｒｅｆ＋ Ｖｒｅｆ−
ＲＥ２ ＲＥ１ ＲＥ０ ＲＡ５ ＲＡ３ ＲＡ２ ＲＡ１ ＲＡ０
０ ０ ０ ０ Ａ Ａ Ａ Ａ Ａ Ａ Ａ Ａ VDD VSS
０ ０ ０ １ Ａ Ａ Ａ Ａ Vref+ Ａ Ａ Ａ ＲＡ３ VSS
０ ０ １ ０ Ｄ Ｄ Ｄ Ａ Ａ Ａ Ａ Ａ VDD VSS
０ ０ １ １ Ｄ Ｄ Ｄ Ａ Vref+ Ａ Ａ Ａ ＲＡ３ VSS
０ １ ０ ０ Ｄ Ｄ Ｄ Ｄ Ａ Ｄ Ａ Ａ VDD VSS
０ １ ０ １ Ｄ Ｄ Ｄ Ｄ Vref+ Ｄ Ａ Ａ ＲＡ３ VSS
０ １ １ ０ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ VDD VSS
０ １ １ １ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ VDD VSS
１ ０ ０ ０ Ａ Ａ Ａ Ａ Vref+ Vref- Ａ Ａ ＲＡ３ ＲＡ２
１ ０ ０ １ Ｄ Ｄ Ａ Ａ Ａ Ａ Ａ Ａ VDD VSS
１ ０ １ ０ Ｄ Ｄ Ａ Ａ Vref+ Ａ Ａ Ａ ＲＡ３ VSS
１ ０ １ １ Ｄ Ｄ Ａ Ａ Vref+ Vref- Ａ Ａ ＲＡ３ ＲＡ２
１ １ ０ ０ Ｄ Ｄ Ｄ Ａ Vref+ Vref- Ａ Ａ ＲＡ３ ＲＡ２
１ １ ０ １ Ｄ Ｄ Ｄ Ｄ Vref+ Vref- Ａ Ａ ＲＡ３ ＲＡ２
１ １ １ ０ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ Ｄ Ａ VDD VSS
１ １ １ １ Ｄ Ｄ Ｄ Ｄ Vref+ Vref- Ｄ Ａ ＲＡ３ ＲＡ２

（注）「Ａ」はアナログ入力，「Ｄ」はディジタル入出力，
　　　「Vref+」，「Vref-」は基準電圧入力の上限と下限
　　　リファレンス指定のない時は、電源電圧ＶＤＤとグランド電圧ＶＳＳが基準となる。
　　　ＡＮ５〜ＡＮ７は28 ピンデバイス（ＰＩＣ１６Ｆ８７３、８７６）にはありません。


（Ｃ）ＡＤＲＥＳレジスタ（Ｂａｎｋ０）
ADRESHレジスタ（A/D結果Highレジスタ）、およびADRESLレジスタ（A/D結果Lowレジスタ）は、10 ビットのA/D 変換結果が入ります。A/D 変換が終了すると、結果がA/D 結果レジスタのペアにロードされ、GO/DONE ビット(ADCON0＜2＞)がクリアされて、A/D 割り込みフラグビットADIF がセットされます。


＜項目＞A/D変換のブロック構成

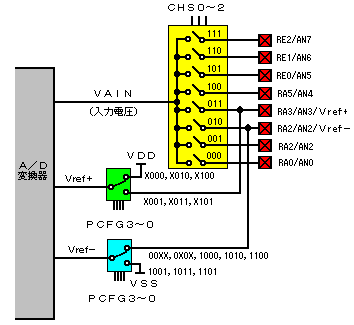

A/Dモジュールのブロック図を図３に示します。図３中の黄色のスイッチ構成部分ですが、ADCON0のアナログチャネル指定ビット（CHS０〜２）により、AN0〜AN7が選択できます。また、図３中の緑色や水色のスイッチ構成部分ですが、ADCON1のA/D ポート構成コントロールビット（ＰＣＦＧ３〜０）により、基準電圧が選択されます。AN3「Vref+」およびAN2「Vref-」は、基準電圧入力の上限と下限と設定することもできますし、リファレンス指定のない時は、電源電圧ＶＤＤとグランド電圧ＶＳＳが基準となるように設定することもできます。

Ａ／Ｄのブロック構成図
図３．　A/Dのブロック構成図
（Microchip社データシート参照）



＜項目＞A/D変換の実行ステップ
A/D モジュール設定後は、変換開始前に選択したチャネルをアクィジションする必要があります。アナログ入力チャネルには、対応するTRIS ビットを入力として選択しなければなりません。サンプル時間を決定するには、A/D アクィジションの条件を参照してください。このアクィジション時間が経過した後にA/D 変換を開始できます。A/D変換を実行するには次のステップに従います。

  1. A/D モジュールを構成する
    ・アナログピン／電圧リファレンス／ディジタルI/O の構成（ADCON1)
    ・A/D入力チャネルの選択（ADCON0)
    ・A/D 変換クロックの選択（ADCON0)
    ・A/D モジュールをオンにする（ADCON0)
    　
  2. A/D 割り込みを設定する（必要な場合）
    ・ADIF ビットのクリア
    ・ADIE ビットのセット
    ・GIE ビットのセット
    　
  3. 必要なアクィジション時間を待つ
    　
  4. 変換を開始する
    ・GO/DONE ビットをセット(ADCON0)
    　
  5. 次のどちらかによりA/D 変換が終了するのを待つ
    ・GO/DONE ビットがクリアされたかの確認
    ・A/D 割り込みを待つ
    　
  6. A/D 結果レジスタのペア（ADRESH:ADRESL)をリードして、必要ならばADIF をクリアする
    　
  7. 次回の変換については、必要に応じてステップ１またはステップ２から実行する
    次のアクィジション開始前に、少なくとも2TAD待つ必要があります
    （注）　1 ビットあたりのA/D 変換時間をTAD として定義



＜項目＞A/D変換のシーケンスについて

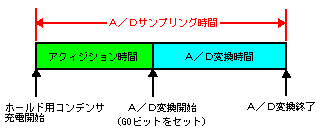

図４に変換のシーケンスを示します。A/D変換後、または新しいA/D チャネルが選択された時にホールド用コンデンサの充電が始まります。アクィジション時間とは、A/D モジュールのホールド用コンデンサが外部電圧レベルになるまでの充電時間です。この必要なアクィジション時間を待った後、GOビットがセットされたときにA/D変換が開始されます。A/D 変換が終了すると、結果がADRES レジスタにロードされます。その後ADIF ビットがセットされ、ホールド用コンデンサは選択チャネルで次の電圧のアクィジションを始めます。これら2 つの時間の合計がサンプリング時間です。

Ａ／Ｄ変換のシーケンス
図４．　A/D変換のシーケンス



＜項目＞アクィジション時間について

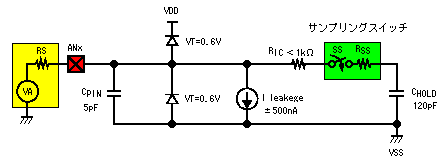

A/D 変換器が規定の精度に結果を出すには、ホールド用コンデンサ（CHOLD)を入力チャネルの電圧までフル充電されなければいけません。アナログ入力モデルを図５に示します。ソースインピーダンス(Rs)と内部サンプリングスイッチ(Rss)のインピーダンスはコンデンサCHOLD の充電に必要な時間に直接関係します。サンプリングスイッチ（Rss)のインピーダンスはデバイスの電圧（VDD )により変化します（図６を参照）。
アナログソースの最大推奨インピーダンスはRS=10kΩです。インピーダンスが少なくなるほど、アクィジション時間も少なくなります。アナログ入力チャネルが選択（または、変更）された後は、変換を開始する前に、このアクィジションを行わなければなりません。

アナログ入力モデル
図５．　アナログ入力モデル（Microchip社データシート参照）
CPIN ：入力容量
VT ：スレッショルド電圧
I leakage ：各種接合によるピンのリーク電流
RIC ：内部接続抵抗
SS ：サンプリングスイッチ
CHOLD ：サンプル／ホールド容量（DAC から）

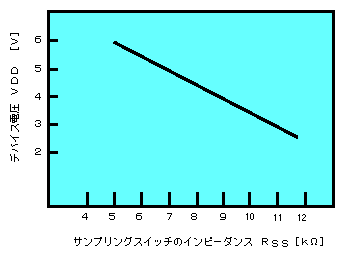

Rss対VDD特性
図６．　Rss対VDD特性
（Microchip社データシート参照）



最小アクィジション時間を計算するには、式（１）に示す公式で計算することができます。この公式は1/2LSＢのエラーを使用する（A/D は1024 ステップ）ことを想定しています。1/2LSＢエラーはA/D が規定の分解能を満たすために許された最大エラーです。

TACQ＝　Amplifier Settling Time＋
　　　　　　Holding Capacitor Charging Time＋
　　　　　　Temperature Coefficient
　　　 ＝　TAMP + TC + TCOFF
　　　 ＝　2μｓ + TC + ［（Temperature−25℃）×（0.05μｓ／℃）］　・・・式（１）
ここで、
TC　＝　−CHOLD× (RIC + RSS + RS)× ｌn(1/2047)
温度係数TCOFFは、温度＞25 ℃のときのみ必要
（Microchip社データシート参照）
（注１）リファレンス電圧(VREF)は、それ自身をキャンセルするので、
　　　　この式に影響を与えません。
（注２）ホールド用コンデンサ(CHOLD)は各変換後、放電させません。
（注３）アナログ信号源の推奨インピーダンスは10k Ω以下です。
　　　　これは、ピンのリーク仕様を満たすために必要です。
（注４）変換終了後、アクィジションが再開する前に2.0TAD の遅延が
　　　　終了しなければなりません。この時間中はホールド用コンデン
　　　　サは選択されたA/D 入力チャネルに接続されません。


次に最小必要アクィジション時間 TACQ の計算例を示します。この計算は次のアプリケーションシステムの想定に基づいています。（Microchip社データシート参照）

CHOLD = 120 pF
Rs = 10 kΩ
Conversion Error ≦1/2 LSＢ
VDD = 5V →Rss = 7 kΩ（図６ のグラフ参照）
Temperature = 50℃(system max.)
VHOLD =0V @time=0

これらの条件を公式（１）に代入すると、
TC　＝　−CHOLD×(RIC + RSS + RS)× ｌn(1/2047)
　　　＝　−120pF×(1kΩ + 7kΩ + 10kΩ)× ｌn(0.0004885)
　　　＝　−120pF×18ｋΩ×（-7.624）
　　　＝　16.47μｓ
よって、最小必要アクィジション時間は、
TACQ＝　2μｓ + 16.47μｓ + ［（50℃-25℃）×（0.05μｓ／℃）］
　　　 ＝　2μｓ + 16.47μｓ +　1.25μｓ
　　　 ＝　19.72μｓ
と求まります。


＜項目＞A/D 変換クロックの選択について
1 ビット当たりのA/D 変換時間はTAD として定義されます。A/D 変換は、10 ビット変換にでは最小12TAD が必要です。A/D 変換クロックのソースはソフトウエアで選択します。TAD のオプションとして次のものがあります。

正しいA/D 変換のために、必ずA/D 変換クロック（TAD）を、最小TAD 時間の1.6μｓ以上にします。
A/D変換用クロックの指定方法について表４に示しますが、システムクロックの周波数により、指定できる範囲が限られていますので、注意が必要です。それは、A/D変換クロックの最小値が1.6μｓとなっているため、この値より小さくなる設定はできません。また、変換時間が長い設定については別のクロック設定をお勧めします。内部ＲＣ発振回路を使用するＦｒｃ指定の場合は、システムクロックには影響されず、２〜６μｓの周波数になりますが、正確なクロック周波数ではなくなります。

表４．A/D変換用クロックの選択
設定 ADCS1,ADCS0 システムクロック
20MHz 10MHz 4MHz 1MHz
Fosc/2 ００ 0.1μｓ 0.2μｓ 0.5μｓ 2.0μｓ
Fosc/8 ０１ 0.4μｓ 0.8μｓ 2.0μｓ 8.0μｓ
Fosc/32 １０ 1.6μｓ 3.2μｓ 8.0μｓ 32μｓ
Ｆｒｃ １１ ２〜６μｓ


（注１）RC ソースの標準TAD 時間は、4μｓです。
（注２）赤い枠の値は、A/D変換クロックの最小値に
　　　　違反しています。（推奨範囲外）
（注３）青い枠の値は、変換時間を短くするため、
　　　　別のクロック設定を勧めます。（推奨範囲外）
（注４）デバイスの周波数が1 MHz より速い場合、
　　　　RC のA/D 変換ソースはスリープでのみの使用を推奨します。



＜項目＞アナログポートピンの構成
ADCON1 およびTRIS レジスタはA/D ポートピンの動作を制御します。アナログ入力として希望するポートピンには、それに対応するTRIS ビットのセット（入力）が必要です。TRIS ビットがクリア（出力）された場合、ディジタル出力レベル(VOH またはVOL)が変換されます。CHS2〜0 ビットおよびTRIS ビットの状態に関係なくA/D 変換は行われます。
アナログ入力チャンネルとして構成されるピンをリードすると0 （Low レベル）とリードされます。ディジタル入力として構成されるピンはアナログ入力と変換します。ディジタル入力のアナログレベルは変換精度に影響を与えません。ディジタル入力(AN7〜AN0 を含む）と設定されたピンにアナログレベルが入力されると、入力バッファがデバイスの仕様外の電流を消費することがあります。


＜項目＞A/D変換の実行方法
A/D 変換の実行方法を示します。アナログピンはアナログ入力として構成されています。アナログリファレンス(VREF)はデバイスのVDD とVSS です。A/D 割り込みは発生可、A/D 変換クロックはFRC 、A/D結果は左詰されます。変換はRA0/AN0 ピン（チャネル0 ）で実行されます。
変換中にGO/DONE ビットをクリアすると、変換を中断することになります。中断した場合は、A/D 結果レジスタは更新されません。つまり、ADRESH，ADRESL レジスタは最後に完了した変換値（またはADRESH，ADRESLレジスタに最後にライトされた値）を保持します。A/D変換の中断後は、次のアクィジションを開始する前に2TAD のウェイトが必要です。この2TAD のウェイト後、選択されたチャネルでのアクィジションが自動的に開始されます。


A/D変換の実行例
BSF 　　　STATUS, RP0
BCF 　　　STATUS, RP1
CLRF　　　ADCON1
BSF 　　　PIE1, ADIE
BCF 　　　STATUS, RP0
MOVLW　 　B’11000001’
MOVWF　 　ADCON0
BCF 　　　PIR1, ADIF
BSF 　　　INTCON, PEIE
BSF 　　　INTCON, GIE
 ; Bank 1 を選択する
;
; A/D 入力を構成する
; A/D 割り込みを発生可にする
; Bank 0 を選択する
; RC クロック、A/D はオン、チャネル 0を選択
;
; A/D 割り込みフラグビットをクリアする
; 周辺割り込みを発生させる
; すべての割り込みを発生させる
;
; 選択した入力チャネルに必要なサンプリング時間が経過後、
; 変換を開始します。
;
BSF 　　　ADCON0, GO
　　　　　　：
　　　　　　：
 ; A/D 変換を開始する
; A/D 変換が完了すると、ADIF ビットがセットされ、
; GO/DONE ビットがクリアされる。

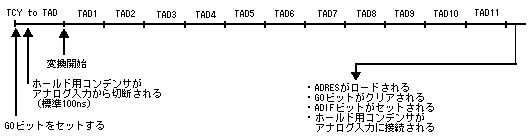

図７に、A/D変換のＴＡＤサイクルを示します。GO ビットがセットされた後、1 回目のセグメントに最低でTCY 、最大でTAD です。
（注）GO/DONE ビットはA/D をオンにする命令と同じ命令ではセットできません。

Ａ／Ｄ変換のＴＡＤサイクル
図７．　A/D変換のＴＡＤサイクル



＜項目＞A/D結果レジスタについて

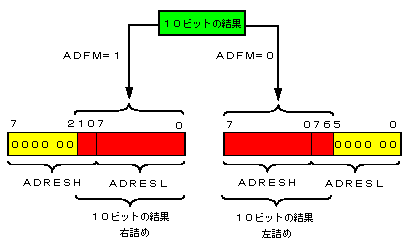

ADRESH，ADRESL レジスタのペアは、A/D 変換の終了時に10 ビットのA/D 結果がロードされるロケーションです。このレジスタのペアは16 ビット幅です。A/D モジュールは、16 ビット結果レジスタの10 ビットの結果に左または右詰できます。A/D フォーマットセレクトビット（ADFM)は、この左詰または右詰を制御します。図８にA/D 結果の詰め方を示します。余分なビットには「0」がロードされます。A/D 結果がこれらのロケーションをオーバーライドしない（A/D を使用しない）場合、これらのレジスタは汎用8 ビットレジスタとして使用できます。

A/D 結果の右／左詰め
図８．A/D 結果の右／左詰め



＜項目＞スリープ中のA/D 動作
A/D モジュールはスリープ中も動作できます。そのためには、A/D クロックソースをRC(ADCS1，ADCS0=11)にセットする必要があります。RC クロックソースが選択されると、A/D モジュールは1 命令サイクル待ってから変換を開始します。これにより、SLEEP 命令を実行して、変換によるディジタル変換ノイズを除去することができます。変換が終了すると、GO/DONE ビットがクリアされて、結果がADRES レジスタにロードされます。A/D 割り込みが発生可の場合は、デバイスはスリープから起動します。A/D 割り込み発生が許可されていない場合は、ADON ビットがセットされたままであっても、A/D モジュールはオフになります。A/D クロックソースが別のクロックオプション（RC 以外）である場合、SLEEP 命令により変換は中断され、ADON ビットがセットされたままであっても、A/D モジュールはオフになります。A/D をオフにすることにより、A/D モジュールは最も消費電流の低い状態になります。

（注）A/D モジュールがスリープ中に動作するには、A/D クロックソースをRC（ADCS1，ADCS0=11)に設定する必要があります。スリープ中に変換するには、GO/DONEビットをセットした後すぐにSLEEP 命令を実行します。


＜項目＞リセットの影響
デバイスリセットによりすべてのレジスタは強制的にリセット状態になります。これによりA/D モジュールは強制的にオフになり、すべての変換が中止になります。ADRESH，ADRESL レジスタの値はパワー・オン・リセットでは変更されません。ADRESH，ADRESL レジスタはパワー・オン・リセット後はデータが不定です。
